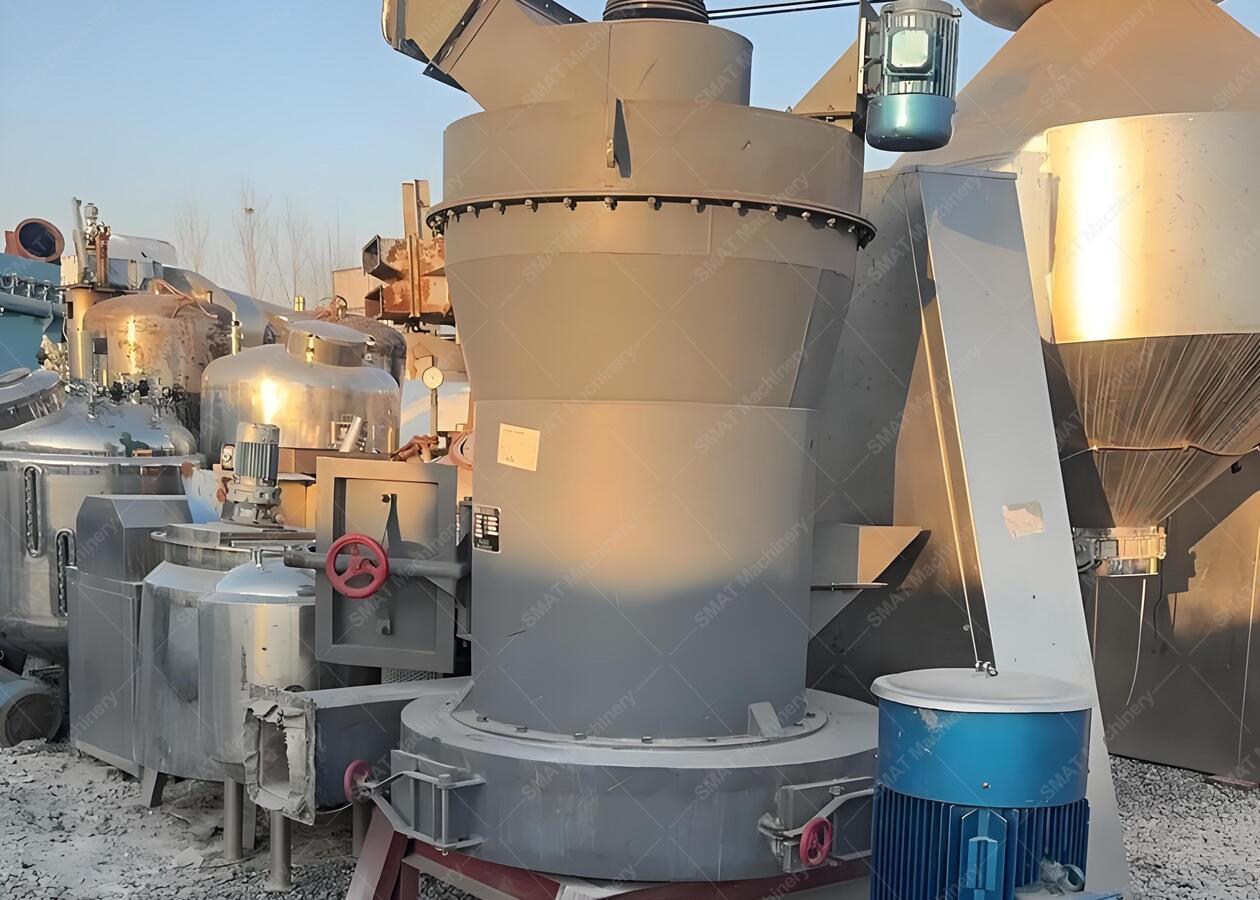

YGM öğütme değirmeni

YGM öğütme fabrikası nedir?

YGM öğütme değirmeni spesifikasyonu

Model	YGM65	YGM75	YGM85	YGM85B	YGM95	YGM130	YGM160
Roller Hayır.	3	3	3	3	4	5	6
Silindir çapı (mm)	210	260	270	270	310	410	440
Silindir yüksekliği (mm)	150	150	140	150	170	210	270
Halka çapı (mm)	650	780	830	830	950	1280	1600
Halka yüksekliği (mm)	150	150	140	150	170	210	270
Maksimum. Besleme boyutu (mm )	<15	<15	<20	<20	<25	<30	<35
Bitmiş ürünün boyutu (mm )	0.613-0.033	0.613-0.033	0.613-0.033	0.613-0.033	0.613-0.033	0.613-0.033	1.6-0.045
Kapasite (T/H)	0.4-1.8	1-3	1.2-4.6	1.2-3.5	2.1-5.6	3-9.5	8-16
Şaft döner hızı (R/dk)	160	160	150	167	130	103	82
Ana motor (KW )	15	18.5	22	22	37	75	132
Boyut (M)	4.1× 3.3 × 4.5	4.3× 3.5 × 5.1	5.3× 4.1 × 5.2	5.6× 3.4 × 4.9	7.1× 5.9 × 7.9	7.85× 8 × 9.7	12.55× 5.7 × 8.3

YGM öğütme değirmeni yapısal özellikleri

1. YGM öğütme değirmeni, küçük bir ayak izi ve yüksek eksiksiz dikey bir yapıdır.. Dökme malzemeden ezmeye kadar, bitmiş toz ve ambalaj için, bağımsız bir üretim sistemi oluşturabilir.

2. YGM öğütme değirmeni, tek tip inceliğe sahip çeşitli tozlar üretir, başarmak 99% gerekli inceliğin, Anlam 99% elek geçişleri. Bu, diğer taşlama ekipmanlarının eşsiz bir başarıdır.

3. Değirmenin ana şanzıman sistemi, kapalı bir şanzıman ve kasnak kullanır, pürüzsüz ve güvenilir bir çalışma sağlamak. Anahtar bileşenler yüksek kaliteli çelikten yapılmıştır, Tüm makineyi dayanıklı hale getirmek, stabil, ve güvenilir.

4. Değirmenin elektrik sistemi merkezi kontrolü kullanır, Gelişmiş ve rasyonel olarak seçilen bileşenlere sahiptir. Bu, öğütme aracı içinde neredeyse insansız çalışmaya izin verir. Titreşimli besleyici kompakt ve hafiftir, Tekdüzen yem vermek, Kolay Ayarlama, enerji tasarrufu, ve uygun çalışma ve bakım.

YGM değirmeni yapısal özellikleri

YGM değirmeni tam olarak bir çekiç kırıcı ile donatılmıştır, kova asansörü, depolama silosu, titreşimli besleyici, mikro-powder değirmeni, Değişken frekans sınıflandırıcısı, çift siklon koleksiyoncusu, Nabız tozu çıkarma sistemi, yüksek basınçlı fan, hava kompresörü, ve elektrik kontrol sistemi.

Ana birim
Taşlama silindiri düzeneği, bir çapraz kol şaftı yoluyla bir erik çiçeği çerçevesi üzerinde asılıdır.. Dış uçta 1000-1500 kg yüksek basınçlı bir yay kurulur, Üç noktalı bir kayan basınç sistemi oluşturma (Yay-Brinding Roller-Brinding Halkası). Yay uzunluğu, sabit bir öğütme kuvvetini korumak için aşınmadan sonra ayarlanabilir.

Derecelendirme sistemi

Değişken frekans sürücüsü ve basamaksız hız düzenlemesi ile kafes tipi veya türbin tipi analizör, 80-1000 arasında ayarlanabilir ağ boyutlarına izin vermek. Aerodinamik olarak optimize edilmiş bıçaklar.

Hava akışı ve toz toplama
Yüksek basınçlı bir santrifüj fan ve kavisli hava kanalı düşük sistem direnci sağlar. Bir siklon ve nabız torbası filtre sistemi iki aşamalı toz koleksiyonu sağlar, ≤10 mg/nm³ toz emisyonlarının sağlanması, Çevre Standartlarını karşılamak.

Sızdırmazlık ve gürültü azaltma
Taşlama silindiri düzeneği, toz sızıntısını önlemek için örtüşen çok aşamalı sızdırmazlık kullanır. Ana ünite tabanına ve fanına kompozit titreşim sönüm pedleri monte edilmiştir, ≤85 dB'lık genel gürültü seviyelerini sağlamak(A).

Modüler yardımcı konfigürasyon
İsteğe bağlı çene kırıcı, çekiç kırıcı, asansör, depolama silosu, Değişken Frekans Besleyici, ve elektrik kontrol kabini işlem gereksinimlerine göre yapılandırılabilir, Tek dokunuşla başlatma ve durdurma ve uzaktan izlemeyi etkinleştirme.
